C-TEC CAST ZFP sistema, kuri gali išgelbėti gyvybes

Įžanga:

Daugiabučių projektai dažnai susiduria su iššūkiais diegiant priešgaisrines aptikimo sistemas. Vienas iš esminių reikalavimų - išvengti klaidingų pavojaus signalų, nes tokiais atvejais reikia evakuoti gyventojus taip pat gali būti aktyvuojamos kitos sistemos ir sukeliami papildomi nuostoliai. Be abejo, pagrindinė sistemos užduotis užtikrinti gyventojų saugumą. Būtent todėl C-TEC CAST ZFP priešgaisrinės signalizacijos sistema, kuri naudoja unikalų CAST protokolą, užtikrina greitesnį ir patikimesnį signalų perdavimą.

Projekto aprašymas:

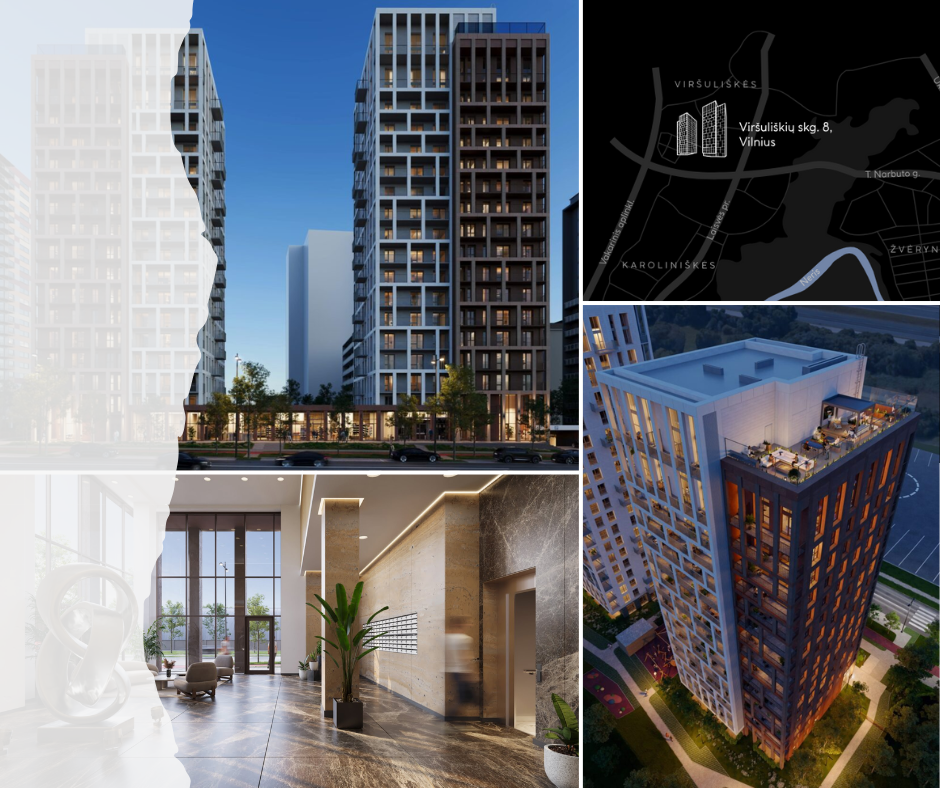

Vilniuje, Viršuliškių rajone, plėtojamas „Newton“ gyvenamasis kompleksas – du modernūs daugiabučiai (18 ir 17 aukštų), kurių požeminėje aikštelėje įrengtos automobilių stovėjimo vietos bei saugyklos. Šio projekto plėtotojas „Kaita Group“ – įmonė, žinoma dėl kokybiškų daugiabučių ir konversijos projektų – siekė užtikrinti modernų ir patikimą priešgaisrinės apsaugos sprendimą tiek daugiabučiuose, tiek požeminėje erdvėje.

Spectra Baltic, UAB, atsižvelgusi į šio projekto ypatybes ir vystytojo keliamus reikalavimus, pasiūlė integruotą priešgaisrinės signalizacijos sprendimą, pagrįstą C-TEC CAST ZFP trijų 1-4 kilpų centralių sistema ir A-BUS moduliais, pritaikytais automatikos valdymui.

Pagrindiniai projekto elementai:

Trijų C-TEC CAST ZFP centralių sistema. Kiekviena centralė aptarnauja atskirą daugiabutį, užtikrindama autonomišką veikimą. Jei nutrūktų ryšys tarp centralių, jos veiktų nepriklausomai, išlaikydamos funkcionalumą. Trečia centralė patalpinta požeminėje stovėjimo aikštelėje veikia kaip visos sistemos pagrindinis valdymo ir signalų perdavimo centras. Centralė koordinuoja kitų dviejų centralių veikimą, užtikrinant duomenų mainus ir bendrą sistemų sąveiką. Signalų mainai leidžia centralizuotą evakuacijos ir gesinimo sistemų aktyvavimą.

5 A-BUS moduliai buvo integruoti siekiant valdyti dūmų šalinimo sistemas bei Užtikrinti efektyvų ventiliatorių ir dūmų šalinimo kanalų valdymą. Taip pat kontroliuoti ventiliacijos vožtuvus. Valdyti sprinklerių gesinimo sistemas.

Valdymas iš požeminės aikštelės, kurioje esanti centralė veikia kaip pagrindinis valdymo elementas, užtikrinantis realiojo laiko stebėjimą visose trijose sistemose bei centralizuotą gesinimo ir evakuacijos sistemų aktyvavimą. Galimas nuotolinis stebėjimas ir valdymas, informavimas apie įvykius bei istorijos kaupimas.

Sistemos sudedamosios dalys:

• Centralės ir jų priedai: 3vnt. adresinių centralių (1 ir 4 kilpų), 5vnt. A-BUS, 3vnt. Hi-Net ir 2 kilpų plokštės.
• Adresiniai jutikliai: 325 optiniai dūmų, 14 temperatūros jutiklių.
• Sirenos: 15 sirenų su blykste, 24 sieninių sirenų, 110 bazinių sirenų.
• Pavojaus mygtukai ir moduliai: 135 mygtukai, 58 1IN/1OUT moduliai, 14 mini modulių.

Privalumai:

CAST protokolas – greitesniam ir patikimesniam darbui:

• Grupinė apklausa: jutikliai tikrinami grupėmis (po 16), todėl gaisro signalas perduodamas greičiau nei tradicinėse sistemose.
• Prioritetų valdymas: sistema automatiškai nustato signalų prioritetus, todėl leidžia greitai reaguoti į svarbiausius įvykius.
• Didelė kilpos įtampa (40 V): leidžia naudoti ilgesnio atstumo kabelius su minimaliu įtampos kritimu.

Efektyvus įrenginių diegimas ir priežiūra:

Išskirtinės adresavimo galimybės:

• Automatinis – sistema pati nustato įrenginių adresus ir leidžia greitai paleisti sistemą.
• Rankinis – naudojant įrenginių programatorių adresai gali būti priskiriami prieš montavimą, jei instaliacija sudėtingesnė.
• „Replace Device“ funkcija: gedimų ar įrenginių keitimas atliekamas greitai ir paprastai – tereikia pakeisti įrenginį ir sistema automatiškai atpažįsta naują įrenginį nedubliuodama adresų.

Ekonomiškumas:

• Mažos detektorių srovės sąnaudos leidžia jungti daugiau įrenginių vienoje kilpoje (iki 255 įrenginių).
• Kombinuoti jutikliai (5in1 pvz., dūmų, temperatūros, CO jutiklis su garsine sirena bei blykste) sumažina instaliacijos išlaidas bei sutrumpina darbo, sistemos paleidimo laiką.

Saugumo valdymo optimizacija:

• Centralėje esantis lietimui jautrus ekranas suteikia aiškią informaciją ir intuityvų valdymą tiek technikams, tiek pastato administratoriams.
• Sistemos diagnostika leidžia realiu laiku nustatyti gedimus, o daugiau nei 20 000 įrašų atmintis leidžia analizuoti istorinius duomenis.

Rezultatai ir nauda:

NT vystytojams: ekonomiškumas, EN54 atitiktis, o administratoriams: intuityvus valdymas, greitas problemų identifikavimas, mažesnė klaidingų signalų rizika, paprastesnė priežiūra.

• Trijų centralių sąveika ir A-BUS moduliai užtikrina visapusišką gyvenamojo komplekso apsaugą nuo gaisrų.
• Dūmų šalinimo, vožtuvų ir gesinimo sistemų automatizavimas sumažina žmogiškųjų klaidų tikimybę.
• Centralizuotas valdymas iš požeminės aikštelės suteikia lengvą prieigą prie sistemos būklės ir kontrolės.
• Aukščiausias saugumo lygis: sistema atitinka EN54-2/4 ir EN54-13 standartus, užtikrindama patikimą gaisro aptikimą ir prevenciją.
• Greitas reagavimas: CAST protokolo technologija leidžia atskirti netikrus ir tikrus gaisro signalus ir efektyviai reaguoti net esant sudėtingiausioms sąlygoms.
• Ekonomiškas sprendimas: mažesnės instaliacijos, priežiūros ir energijos sąnaudos.
• Aiški sistema: kiekvienas jutiklis ir įvykis gali būti su labai tikslia vietos identifikacija, o istorijos ataskaitos padeda analizuoti ir optimizuoti sistemos darbą.
• Intuityvus valdymas leidžia atsakingiems asmenims greitai reaguoti į avarines situacijas.
• Minimali priežiūros našta dėl automatizuotų diagnostikos, gedimų valdymo bei nuotolinio prisijungimo funkcionalumo.
• Mažesnė klaidingų aliarmų tikimybė.

Išvados ir komentarai:

Šis sprendimas įrodo C-TEC CAST ZFP technologijų ir Spectra Baltic, UAB kompetencijos privalumus, sėkmingai užtikrinant saugą didelės apimties projektuose, tokiuose kaip „Newton“ gyvenamasis kompleksas.

C-TEC CAST ZFP sistema yra modernus ir patikimas priešgaisrinės apsaugos sprendimas, pritaikytas „Newton“ komplekso poreikiams. Šis projektas parodė, kad pažangios technologijos gali ne tik užtikrinti saugumą, bet ir sumažinti sąnaudas bei palengvinti administracinę naštą.

Spectra Baltic atstovo Edvino Piškino komentaras

„Džiaugiamės galėję prisidėti prie „Newton“ gyvenamojo komplekso saugumo užtikrinimo. Šis projektas puikiai iliustruoja, kaip pažangios priešgaisrinės sistemos, tokios kaip C-TEC CAST ZFP, gali patenkinti tiek techninius, tiek ekonominius šiuolaikinių NT projektų poreikius. Pasiūlyta sistema ne tik užtikrina aukščiausią saugumo lygį, bet ir ženkliai sumažina eksploatavimo bei priežiūros kaštus.

Ypatingą dėmesį skyrėme centralizuoto valdymo ir automatizuotų funkcijų diegimui. Tai leidžia efektyviai valdyti gesinimo, dūmų šalinimo ir ventiliacijos sistemas, užtikrinant sklandų viso komplekso veikimą net sudėtingiausiomis sąlygomis.

Esame įsitikinę, kad šis sprendimas taps kokybės ir efektyvumo etalonu kitų panašių projektų vystytojams, o mūsų partnerystė su „Kaita Group“ yra puikus pavyzdys, kaip bendradarbiavimas gali generuoti pridėtinę vertę tiek gyventojams, tiek projektų valdytojams.“
